La serie RG es un sistema de guía lineal-de alta-precisión y alta resistencia diseñado para aplicaciones industriales donde se debe minimizar la deflexión estructural. A diferencia de las guías estándar de tipo bola-, la serie RG utiliza rodillos cilíndricos de precisión como elementos rodantes.
Al pasar del contacto puntual de los rodamientos de bolas al contacto lineal de los rodillos, la serie RG logra una alta rigidez y capacidades de carga sustanciales en un espacio relativamente compacto. El diseño estructural tanto del bloque como del riel se ha refinado mediante el análisis del método de elementos finitos (FEM) para promover un movimiento lineal suave, minimizar la concentración de tensiones y extender la vida útil operativa. La serie RG está disponible en tamaños nominales desde RG15 a RG65, con opciones de configuración que incluyen carros de tipo cuadrado-(RGH) y de brida-tipo (RGW).
-
Guía lineal de rodillos RGW65HC
El RGW65HC es un titán del movimiento lineal, diseñado específicamente para maquinaria industrial a mega-escala donde la integridad estructural es la prioridad absoluta. Como carro insignia de la Agregar a la consulta -
Guía lineal de rodillos RGW65CC
El RGW65CC es un carro de movimiento lineal de grado industrial-diseñado para ofrecer una rigidez estructural incomparable para maquinaria de gran-escala y alta-precisión. Como componente emblemático Agregar a la consulta -
Guía lineal de rodillos RGW55HC
El RGW55HC es un carro de movimiento lineal de alta-capacidad diseñado para ofrecer una rigidez estructural excepcional para maquinaria industrial de gran-escala y alta-precisión. A diferencia de los Agregar a la consulta -
Guía lineal de rodillos RGW55CC
El RGW55CC es un bloque guía lineal de tipo brida-de alta-rigidez-diseñado para mecanizado CNC de servicio pesado-, fresadoras de pórtico y pórticos industriales-de gran escala. Como parte de la Agregar a la consulta -
Guía lineal de rodillos RGW45HC
Serie: Serie RG (tipo rodillo cilíndrico de alta-rigidez). Tamaño: 45 mm (totalmente compatible con rieles RGR45). Diseño: tipo HC (brida, alargado/carga súper-pesada).Elementos rodantes: rodillos Agregar a la consulta -
Guía lineal de rodillos RGW45CC
El carro de movimiento lineal RGW45CC es un componente-de servicio pesado diseñado para maquinaria industrial-a gran escala que exige una integridad estructural excepcional. Como parte de la serie RG Agregar a la consulta -
Guía lineal de rodillos RGW35HC
El RGW35HC es un carro lineal de alta-rigidez diseñado para entornos industriales exigentes. Como parte de la serie de rodillos RG, utiliza rodillos cilíndricos rectificados de precisión-en lugar de Agregar a la consulta -
Guía lineal de rodillos RGW35CC
El RGW35CC es un bloque guía lineal de tipo brida-de grado industrial-diseñado para mecanizado CNC de servicio pesado-, fresadoras de pórtico y pórticos industriales-de gran escala. Como componente Agregar a la consulta -
Guía lineal de rodillos RGW30HC
El RGW30HC es un bloque guía lineal de tipo brida-de rigidez ultra-alta-, diseñado para mecanizado CNC de servicio pesado-, pórticos de gran-formato y prensas industriales. Como parte de la serie RG, Agregar a la consulta -
Guía lineal de rodillos RGW30CC
Serie: Serie RG (tipo rodillo de ultra-alta rigidez).Tamaño: 30 mm (totalmente compatible con rieles RGR30).Diseño: tipo CC (brida, carga pesada, longitud estándar).Elementos rodantes: rodillos Agregar a la consulta -

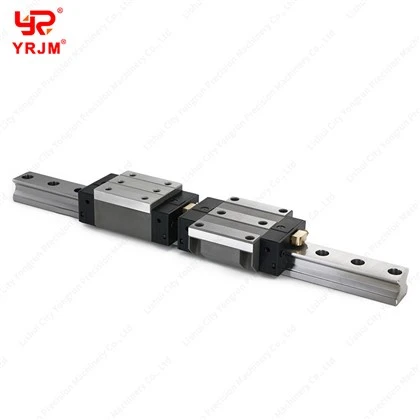

Guía lineal de rodillos RGW25HC
El RGW25HC es un carro de movimiento lineal premium de rigidez ultra-alta-diseñado para aplicaciones donde la integridad estructural y la capacidad de carga de trabajo pesado-no son-negociables. Como Agregar a la consulta -
Guía lineal de rodillos RGW25CC
El RGW25CC es un bloque de movimiento lineal de alto-rendimiento diseñado para aplicaciones industriales que exigen rigidez extrema y versatilidad de montaje. Como componente emblemático de la serie Agregar a la consulta
Guía de selección y configuraciones de bloques de la serie RG
La serie RG está disponible en dos configuraciones de bloque principal para adaptarse a diversos requisitos estructurales y de montaje:
RGH (tipo cuadrado):
Un bloque cuadrado estrecho y de alto-perfil diseñado para montaje de arriba-hacia abajo. Esta configuración es ideal para ejes lineales donde el espacio lateral es limitado, como columnas interiores de máquinas o marcos de máquinas herramienta compactas.
RGW (Tipo de brida):
Un bloque de apoyo-ancho con bridas de montaje laterales. La amplia huella estructural proporciona una resistencia superior a cargas de torsión y momento, al tiempo que admite configuraciones de montaje flexibles de arriba-abajo o de abajo-arriba.
Tamaños disponibles y clases de carga:
Tamaños de rieles:Disponible en anchos de riel nominales estándar que van desde 25 mm a 65 mm.
Clases de carga:Se suministra en bloques "CA/CC" de longitud-estándar para cargas útiles distribuidas y en bloques "HA/HC" alargados y de carga extra-extrapesada-diseñados específicamente para aplicaciones de alto-torque, de un solo-carro o en voladizo.
Principios básicos de ingeniería de la serie de rodillos RG
La rigidez excepcional y el rendimiento de carga alta-de la serie RG se rigen por tres principios mecánicos principales:
01.
La ventaja del rodillo: contacto lineal frente a contacto puntual
Las guías lineales tradicionales utilizan rodamientos de bolas esféricas, concentrando las cargas en un único punto microscópico. Bajo fuerzas extremas, este punto de contacto sufre una deformación elástica, lo que induce una elasticidad estructural (a menudo descrita como "esponjosidad") en el eje.
La solución RG: La serie RG reemplaza las bolas con rodillos cilíndricos que interactúan con el riel a lo largo de una línea continua. Al distribuir la carga sobre una superficie significativamente mayor, los rodillos cilíndricos reducen drásticamente la deformación elástica. Esto ofrece una rigidez estructural hasta un 300 % mayor que los equivalentes de tipo bola-, lo que garantiza una estabilidad posicional sin concesiones durante las operaciones de mecanizado más pesadas.
02.
Geometría de carga simétrica de 4 vías
La serie RG está diseñada específicamente para entornos de alta-precisión y cargas pesadas-donde las fuerzas multi-direccionales son comunes.
Rigidez omnidireccional: diseñada con cuatro filas de rodillos configurados en un ángulo de contacto simétrico de 45-grados, la serie RG exhibe una capacidad de carga uniforme-en todos los ejes principales: radial (hacia abajo), radial inverso (hacia arriba) y lateral (hacia los lados).
Concentración de tensión reducida: la distribución uniforme de la tensión a lo largo del área de contacto lineal de los rodillos evita la fatiga localizada del material (descantillado). Esto garantiza una vida útil prolongada incluso en entornos de producción de trabajo pesado- continuos, 24 horas al día, 7 días a la semana.
03.
Resistencia de carga de momento superior
Los pórticos pesados y las estructuras de máquinas a menudo someten las guías lineales a altas fuerzas de torsión (cabeceo, guiñada y balanceo).
El beneficio: gracias al diseño estructural robusto de los carros RG y la alta rigidez de los rodillos cilíndricos, esta serie ofrece una resistencia superior a la carga de momento-. Previene eficazmente la deflexión (balanceo) del carro cuando el cabezal de la herramienta está desplazado o en voladizo desde el centro del riel.
