Seleccionar el sistema de guía lineal correcto requiere requisitos de equilibrio de precisión, capacidad de carga, preparación de la superficie de montaje y condiciones ambientales.

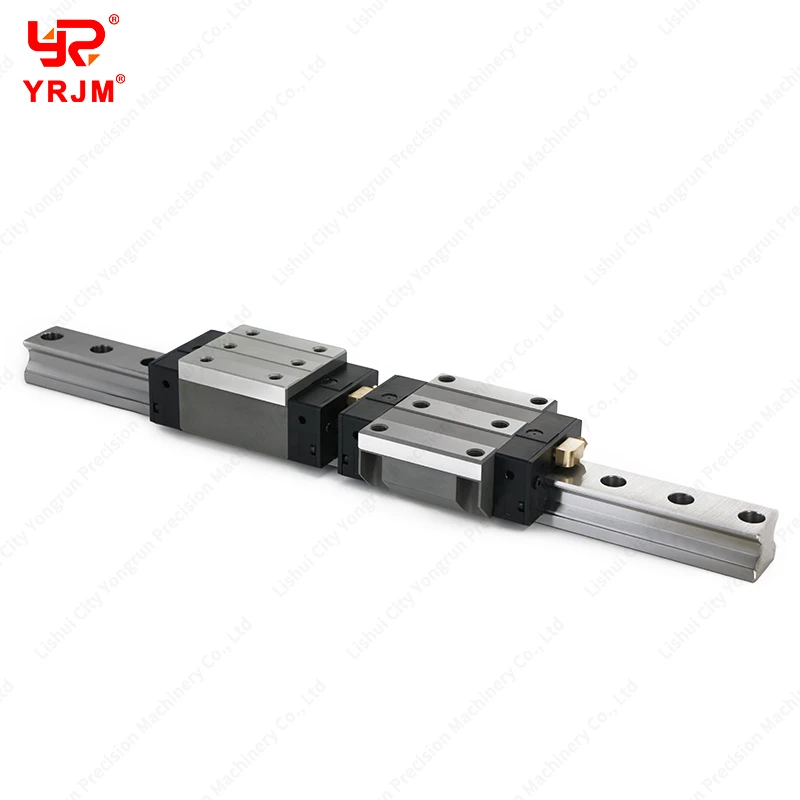

1. Serie HG (tipo bola-de carga pesada)
La serie HG utiliza bolas de acero recirculantes como elementos rodantes y sirve como estándar industrial global para automatización de alta-precisión, media-a-pesada.
Cumplimiento elástico (auto-alineación):Debido a su geometría de contacto-puntual, el diseño del rodamiento de bolas-posee un grado calculado de elasticidad elástica. Esto permite que los bloques absorban imperfecciones menores de la superficie de montaje-como ligeros errores de planitud en marcos soldados o no-esmerilados-sin atascarse.
Menor fricción operativa:Las guías de tipo bola-generalmente presentan una menor resistencia a la fricción que las guías de rodillos. Esto da como resultado una traslación lineal suave, una generación mínima de calor a velocidades elevadas y requisitos de par motor reducidos.
Costo-Efectividad:Al ofrecer una fabricación simplificada, las guías tipo bola-son muy económicas y proporcionan una excelente relación entre rendimiento-y-coste para proyectos industriales estándar.
Versatilidad del diseño:Estas unidades son fáciles de limpiar y mantener, con una amplia variedad de configuraciones de carro (incluidas Estándar, Perfil Bajo-y Miniatura) para adaptarse a diversas limitaciones espaciales.
Aplicaciones ideales:Enrutadores CNC, robótica de selección-y-colocación, mecanizado de madera/plástico y automatización industrial general donde el marco de montaje no está rectificado-con precisión.
2. Serie RG (tipo-rodillo-de alta rigidez)
La serie RG reemplaza las bolas de acero tradicionales con rodillos cilíndricos que interactúan con el riel a lo largo de una línea continua. Es la opción sólida para el corte de metales industriales de alta-precisión y-servicios pesados.
Rigidez superior:Debido a que los rodillos cilíndricos utilizan contacto lineal, resisten la deformación bajo cargas elevadas. Este diseño reduce significativamente la deflexión estructural en comparación con las guías de tipo bola-, lo que garantiza una excelente estabilidad durante el mecanizado pesado.
Resistencia a los golpes excepcional:Las guías tipo rodillo-son altamente resistentes a las fuerzas de impacto repentinas que se encuentran en el corte de metales pesados o en el prensado industrial, lo que reduce drásticamente el riesgo de que las pistas de rodadura se abollen (abolladuras) bajo impactos extremos.
Capacidad de carga de alto momento:La gran superficie de los rodillos proporciona una excelente resistencia a cargas complejas de torsión y momento, lo cual es un requisito crítico para pórticos largos en voladizo.
Vida de fatiga extendida:La distribución de cargas a lo largo de una ruta de contacto lineal reduce las concentraciones de tensión sub-superficial en la pista de rodadura. Esto extiende significativamente la vida útil a la fatiga nominal L10 en operaciones continuas y de servicio pesado-las 24 horas del día, los 7 días de la semana.
Aplicaciones ideales:Mandrinadoras-de servicio pesado, fresadoras de pórtico de gran tamaño, centros de molienda de piedra o metal y prensas de estampado de metal-a gran escala.
