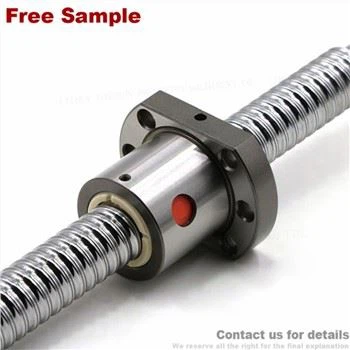

Husillo de bolas SFU4010
Husillo de bolas SFU4010
Descripciones de productos
El SFU4010 combina un eje rígido de 40 mm con un cable de 10 mm para ofrecer máxima amortiguación de vibraciones, resistencia superior de la columna y velocidades de desplazamiento rápidas. Diseñado para cargas industriales pesadas, está equipado con grandes bolas de rodamiento de 1/4" (6,35 mm), lo que da como resultado una capacidad de carga dinámica excepcional de 3910 kgf. Este conjunto es la solución ideal para fresadoras CNC de gran-escala, tornos de precisión y sistemas de transferencia-de servicio pesado.
Perfil del producto
| Configuración | 40 mm de diámetro / 10 mm de plomo. |
| Tipo de tuerca | Tuerca con brida única |
| Diámetro de la bola | 6,35 mm (1/4") |
| Dirección del hilo | Mano derecha- |
| Montaje | Compatible con soportes finales estándar BK30/BF30. |
| Capacidad de carga | Clasificación de carga dinámica (Ca): ~3910 kgf (38,3 kN) Clasificación de carga estática (Coa): ~9520 kgf (121 kN) |
Principios operativos
El husillo de bolas SFU4010 funciona según el principio de fricción de rodadura, específicamente optimizado para máxima velocidad y fuerza:
1.Conversión rotativa rápida-a-lineal:El gran paso de 10 mm significa que un solo giro del tornillo da como resultado un recorrido lineal sustancial de 10 mm. Esta alta relación es la clave para lograr las velocidades de desplazamiento lineal más rápidas posibles con este tamaño de eje.
2.Integridad estructural para la velocidad:El enorme diámetro del eje de 40 mm es crucial para resistir el latigazo y la flexión del eje a las altas velocidades de rotación que a menudo requiere el cable de 10 mm, lo que aumenta significativamente el límite de velocidad crítica del sistema.
3. Contacto rodante:Las bolas de acero de precisión ruedan en la ranura helicoidal entre el eje y la tuerca con brida, eliminando la alta fricción de los husillos deslizantes tradicionales.
4.Gestión de la fuerza axial:La extrema rigidez del eje garantiza que la alta fuerza axial generada durante el movimiento rápido y de servicio pesado-se transmita con una mínima pérdida de energía y una máxima estabilidad.
